DCA55 Peak 元件测试仪 IC 晶体管二极管分析仪测试仪
价格: ¥ 850
优惠价:¥ 680
提交订单
详情

DCA55 Peak 元件测试仪 IC 晶体管二极管分析仪测试仪

分析仪类型:晶体管、二极管、LED、MOSFET、JFET。
引脚检测:全引脚(仅JFET上的栅极)
引脚配置:以任意方式连接。
晶体管测量:Vbe、hFE、Iceo
MOSFET测量:VG(on)
二极管测量:Vf
探头类型:通用抓取器类型。

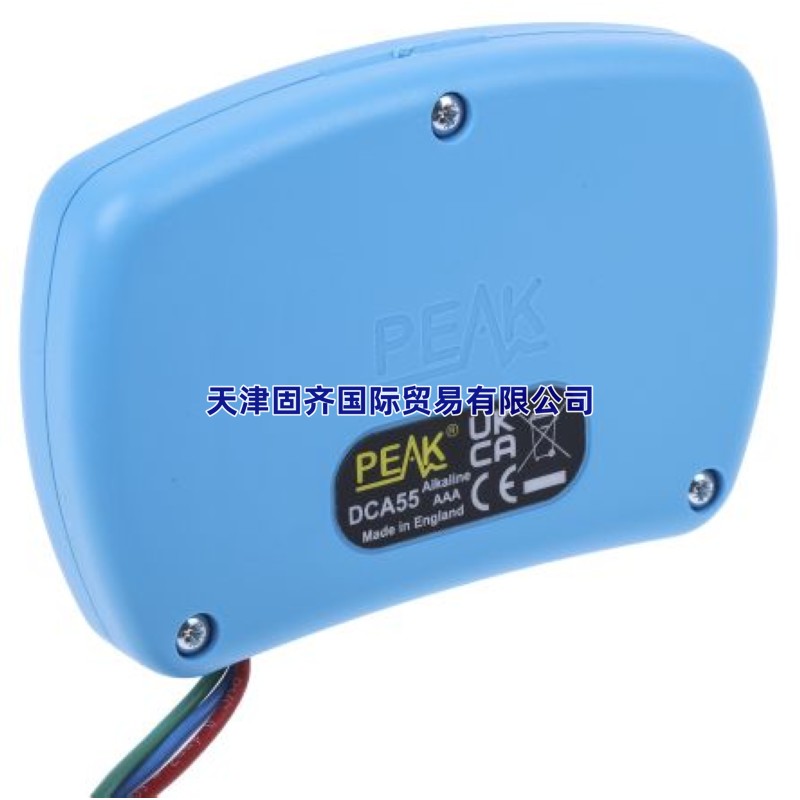

电池:单个AAA电池(已提供)。

测试条件:通常为5mA、5V峰值。
显示类型:字母数字LCD(带背光)
DCA55-Atlas DCA半导体分析仪信息:
智能灵活的半导体分析仪。连接任意方向!然后,DCA55在其背光字母数字显示器上显示以下内容:
元件类型(如NPN晶体管、P-Ch MOSFET、LED、二极管等)
引脚信息(如基极、发射极、集电极等)
参数测量(hFE、Vbe、Vf、泄漏电流等)
支持晶体管MOSFET、JFET(只能识别门引脚)、二极管、LED等。自动识别元件类型、引脚和其他重要参数。

现在具有晶体管泄漏测量和锗/硅识别功能。

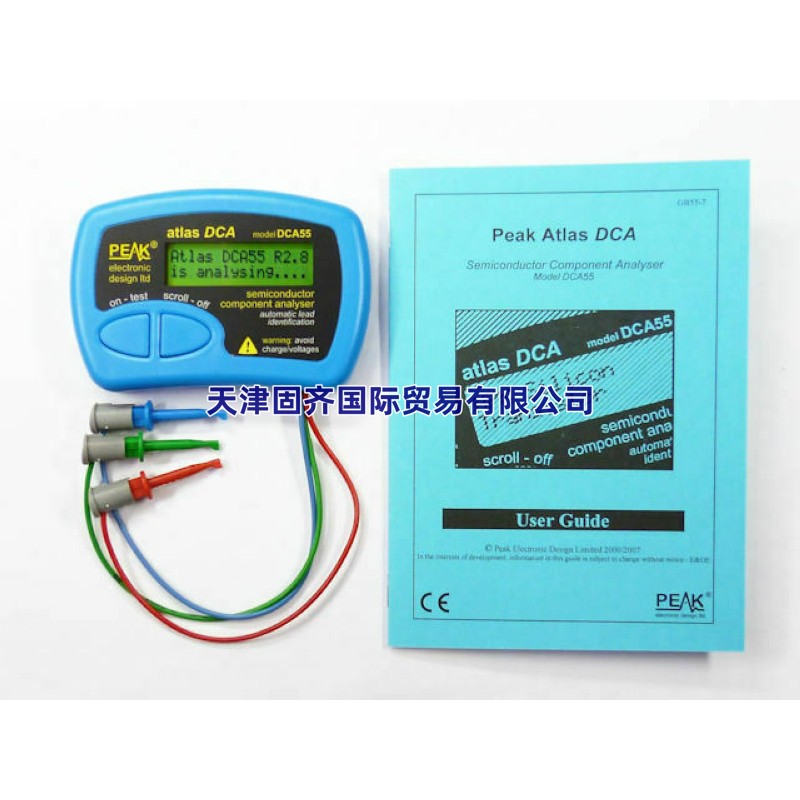

包括:
DCA55半导体成分分析仪。
综合图解用户指南。

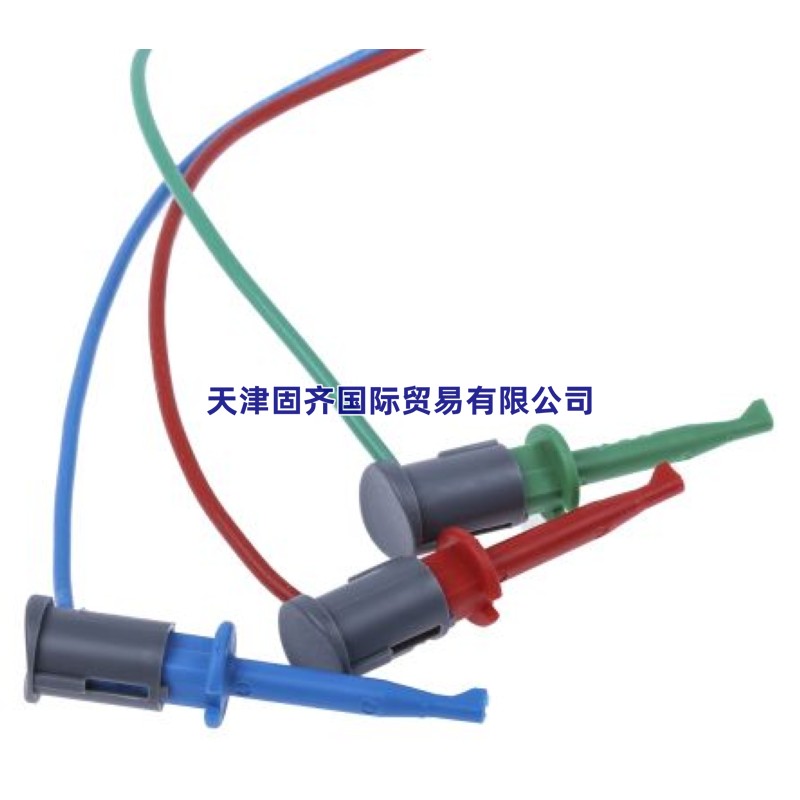

安装通用钩探头。
AAA碱性电池。

技术规格

一般规格:
测试电流(进入短路):±5mA(典型)
测试电压(开路):±5V(典型)
组件支持
双极晶体管(NPN/PNP公司硅/锗)
达林顿晶体管(NPN/PNP)
增强型MOSFET(N-Ch和P-Ch)
耗尽型MOSFET(N-Ch和P-Ch)
结场效应晶体管(N-Ch和P-Ch)。只有门导线被识别。
二极管和二极管网络(2和3引线类型)。
LED和双色LED(2芯和3芯)。
低功率敏感型双向晶闸管和晶闸管(<5mA触发和保持)

测量

零件类型识别。
皮诺标识。
BJT电流增益(hFE)。
BJT基极发射极电压(Vbe)。
BJT集电极漏电流。
MOSFET栅极阈值电压。
二极管正向压降(Vf)。


常见问题

问:锗晶体管的DCA正常吗?它能测量泄漏电流吗?它的增益测量是否考虑了泄漏电流?
是的。DCA将检测锗(或硅)型半导体。它将测量泄漏电流,并在测量增益时考虑该泄漏(与大多数万用表hFE测量不同)。

我注意到锗晶体管的泄漏电流随着每次后续测量而逐渐下降。有什么不对劲吗?
A.泄漏电流极为依赖于温度,对于锗来说尤其明显,因为电流一开始就相当高。温度升高5°C时,泄漏电流可加倍。因此,经过一些处理后,晶体管温度缓慢下降,并可能导致泄漏电流降低。这是完全正常和正确的。

我的锗晶体管的集电极和发射极显示错误的方向,DCA55是否错误?
A.如果锗晶体管的泄漏电流相当高(例如由于手指发热),DCA55可以拒绝“正确”的引脚输出。但是,它将搜索所有其他设备类型和配置。在这种情况下,它可以找到一个相反类型的晶体管(NPN/PNP)和C-E交换(尽管增益可能非常低)。在一个简单电路中进行的测试证实,你可以让锗晶体管以这种方式工作,并获得一定的增益。所以DCA55没有错,它只是找到了一种产生低泄漏电流的配置。试着在测试过程中保持晶体管冷却以避免这种情况。

Atlas DCA能否测量齐纳二极管?也许是低压的?

答:不,DCA目前不支持齐纳二极管。低电压(<5V)齐纳二极管可能会导致混乱的结果,尽管显示的正向电压可能代表齐纳电压,这可能是有用的。更高的齐纳电压(>5V)将显示为常规二极管,正向电压将是pn结的电压(而不是齐纳电压)。看看阿特拉斯禅。

我可以使用DCA来匹配晶体管吗?
是的。您可能感兴趣的主要参数是hFE和Vbe。这两个参数都由DCA测量。

问:如果我的部件出现故障,DCA会显示什么?

A.通常,DCA会显示“故障或未知部件”。有时,它可能仍然能够在您测试的组件内看到pn(二极管)结,在这种情况下,它将显示“二极管或二极管结”。如果您的部件内存在短路,则DCA将显示“红-绿短路”等。

我的Atlas DCA可以在线升级吗?

A.升级固件的唯一方法是将您的设备发送给我们。这是一个成本非常低的过程。请参阅我们的支持部分。
问:Atlas DCA的最新版本是什么?

A.最新固件版本为4.1。

问:为什么DCA不能分析需要高于5mA电流的双向晶闸管或晶闸管?
A.故意将Atlas DCA的测试电流保持在5mA以下,以避免损坏任何可能以任何方式连接的随机部件。峰值Atlas SCR专门用于分析广泛的三端双向晶闸管和晶闸管,这些晶闸管和晶闸管需要从小于100uA到90mA的栅极测试电流。

质量保证期有多长?
A.保修期为12个月。但这不包括意外损坏或滥用。

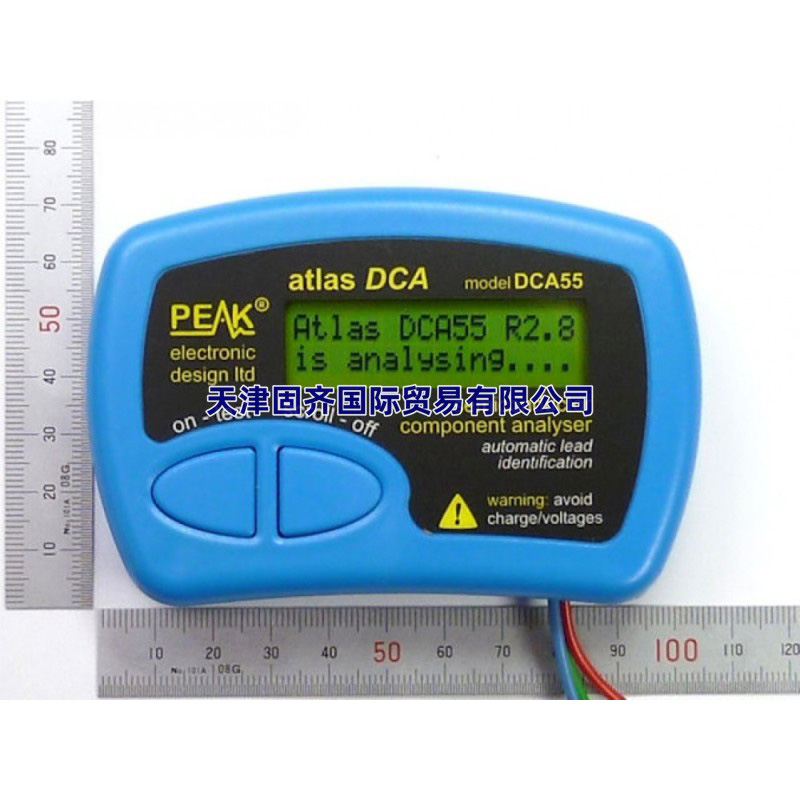

Peak 组件和 ic 测试仪组件是一种智能组件分析仪。高 20mm 、宽 70mm 、长 103mm 。DCA55 测试仪可分析多种不同的元件类型、包括双极晶体管、高电流晶体管、晶闸管、三端双向可控硅开关元件、二极管、 led 等。它提供组件类型和引脚输出等信息以及可测量参数、如增益、栅极阈值电压、压降等。

特点和优势

可自动或手动关闭电源
自动元件识别
自动引脚输出识别
可滚动的信息页面

应用

识别不同的 led 类型、如 Terminal
识别二极管网络、如共阳极、共阴极、串联和反向并联类型
识别特殊组件功能、如二极管保护或晶体管上的电阻器分流器
测量 mosfet 栅极阈值
测量晶体管、二极管和 led 的半导体电压降
测量 2 至 65000 之间的晶体管增益
